Описание

Тахограф «Меркурий ТА-001» обеспечивает непрерывную, некорректируемую регистрацию информации о скорости и маршруте движения транспортных средств (далее –ТС) и предназначен для установки на колёсные транспортные средства категории М2, М3, N2 и N3 (далее – ТС).

Тахограф сертифицирован на соответствие требованиям Технического регламента о безопасности колесных транспортных средств (утв. Постановлением Правительства РФ № 720 от 10 сентября 2009 г.), соответствует требованиям Приказов Минтранса РФ от 31 июля 2012 г. N285 и от 13 февраля 2013 года № 36, сертифицирован для установки на ТС, перевозящие опасные грузы.

Основные преимущества тахографов Меркурий ТА-001 для водителей ТС:

  • большой защищенный от ударов графический дисплей с удобным многострочным меню и интуитивно понятным интерфейсом;
  • настройка яркости, контрастности и угла обзора дисплея, автоматическая регулировка подсветки в зависимости от подсветки приборной панели;
  • правовая защита водителя от недобросовестных контролёров, так как данные с тахографа имеют независимый юридически значимый статус, могут быть использованы при рассмотрении спорных ситуаций на дороге, страховых случаев, при разборе ДТП и пр.;
  • информирование водителя о приближающемся окончании времени непрерывного нахождения за рулём ТС, о нарушениях водителем режимов труда и отдыха, скоростного режима;
  • возможность голосовой связи с диспетчерской, приём текстовых сообщений, подачи сигнала тревоги; - защита от недобросовестных работодателей, пытающихся использовать труд водителя вне рамок, определенных законодательством.

Преимущества тахографа Меркурий ТА-001 для мастерских по установке тахографов:

  • расширенный диапазон рабочего напряжения от 8 до 35 В;
  • возможность подключения к различным типам датчиков скорости (импульсным, цифровым, синусоидальным, трёхфазным, криптографическим, ABS и пр.);
  • возможность подключения тахографа при отсутствии штатного датчика скорости автомобиля без его установки;
  • не требует программатора или компьютера для ввода параметров калибровки и программирования параметров. Все параметры можно занести вручную, с помощью обычной компьютерной клавиатуры или при помощи USB-флэш;
  • квалифицированная сервисная поддержка, возможность бесплатного обучения на заводе неограниченное количество раз.

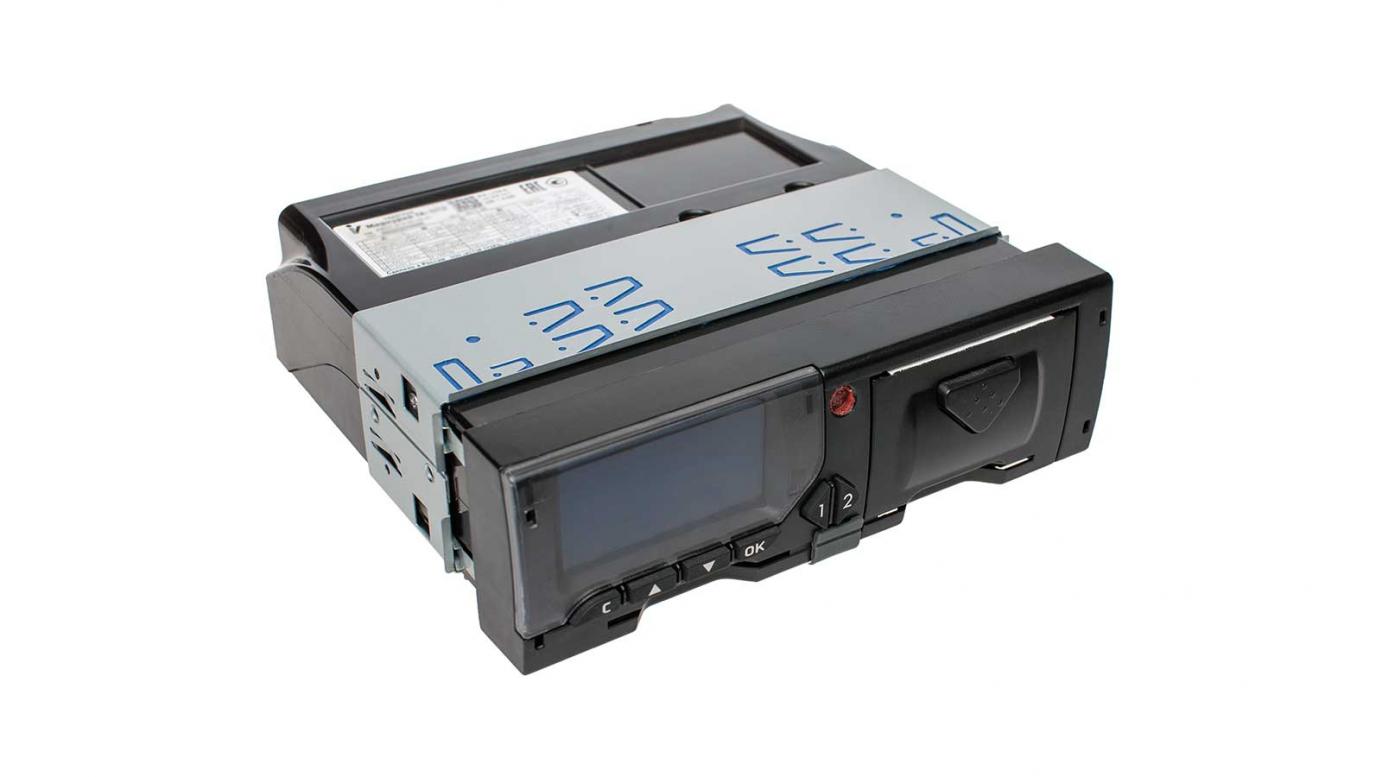

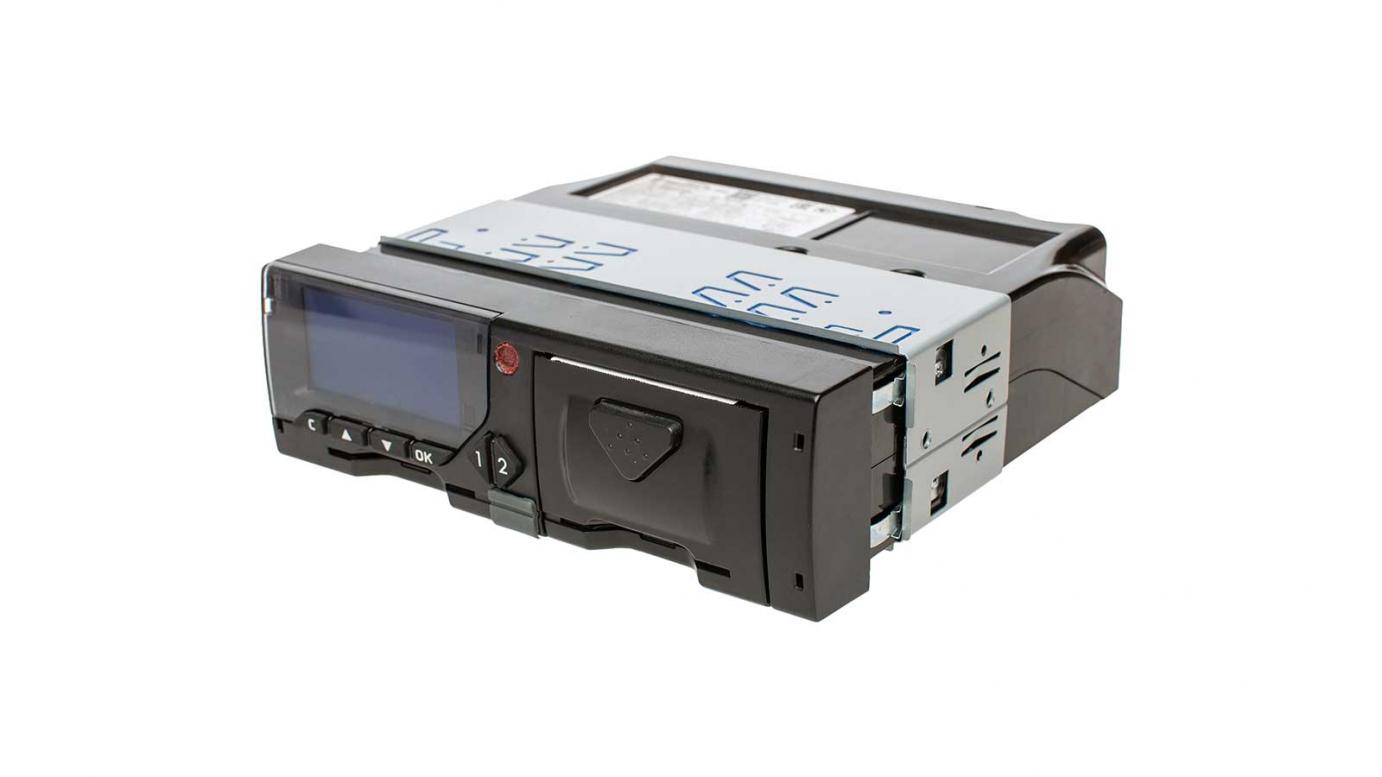

Конструкция и габаритные размеры контрольного устройства Меркурий ТА-001 (далее — КУ) обеспечивает возможность установки в штатное гнездо автомагнитолы в панели автотранспортного средства (стандарт DIN ISO 7736 радиоформат — первый формат).
Содержит в своем составе:
  • блок сбора, обработки и хранения информации;
  • два считывателя карт;
  • графический дисплей;
  • термопринтер;
  • клавиатуру управления режимами работы КУ
  • модуль ГЛОНАСС/GPS/Galileo;
  • трёхосевой сенсор движения (акселерометр);
  • импульсный (штатного) датчика скорости автомобиля; (опция)
  • интеллектуальные датчики Siemens VDO KITAS 2171, V.1.10; (опция)
  • Actia  IS2000 SMARTACH LXRY иные датчики аналогичного типа. (опция)

Таким образом подключение датчиков скорости, в частности дорогостоящих интеллектуальных (KITAS) – не обязательно. КУ обеспечивает возможность использования модулей цифровой радиосвязи (GPRS/GSM, Bluetooth и т.п.). На передней панели КУ расположен стандартный интерфейсный разъём USB, обеспечивающий запись и считывание информации из КУ.

Обеспечивает:
  • показания: скорости движения, пройденного пути, текущего времени, подачу сигнала о превышении заданной скорости, сигнала о нарушениях в работе тахографа;
  • регистрацию: скорости движения, пройденного пути, времени управления транспортным средством, времени нахождения на рабочем месте и времени других работ, времени перерывов в работе и отдыха, случаев доступа к данным регистрации, перерывов в электропитании длительностью более 100 миллисекунд, перерывов в подаче импульсов от датчика движения.

При использовании модуля ГЛОНАСС/GPS/Galileo КУ имеет возможность фиксации в памяти КУ маршрута движения автотранспортного средства, а также через модуль цифровой радиосвязи GPRS/GSM одновременно передавать данные о местоположении, скорости движения и т.п. в диспетчерскую службу Ространснадзора.

КУ имеет возможность подключения и обработки информации с датчиков нагрузки на ось автомобиля, температуры в рефрижераторе и др. аналоговых и цифровых датчики (опционально).

КУ функционирует с использование контактных электронных карт водителя, мастерской, контролера и предприятия, отвечающих требованиям ЕСТР и Приказа Минтранса России от 20 октября 2009 г. № 180 «О картах, используемых в цифровых контрольных устройствах контроля за режимами труда и отдыха водителей в соответствии с требованиями Европейского соглашения, касающегося работы экипажей транспортных средств, производящих международные автомобильные перевозки».

КУ обеспечивает:

  • автоматическую регистрацию скорости, пройденного пути транспортного средства и хранение этих параметров в энергонезависимой памяти,
  • контроль за действиями водителей, фиксирует и хранит в памяти продолжительность периодов труда и отдыха водителей.
  • регистрацию ошибок и событий, возникающих в процессе эксплуатации КУ,
  • вывод на дисплей и распечатку на бумажной ленте информации из энергонезависимой памяти КУ и из карт КУ.

Время хранения информации в памяти КУ не менее 1 года.

В КУ предусмотрены блокировки несанкционированного доступа к режимам работы КУ.

КУ индицирует текущую информацию на встроенном графическом дисплее. Выбор индицируемой информации производится с помощью экранного меню и вставленных карт КУ, по умолчанию, и автоматически для индикации сигналов предупреждения. Спутниковый навигационный приёмник ГЛОНАСС/GPS обеспечивать ввод координат ТС и формирование  данных для расчёта пройденного расстояния и скорости транспортного средства.

КУ регистрирует в энергонезависимой памяти:

-  пройденный путь. Диапазон регистрации пройденного пути от 0 до  9 999 999,9 км. Дискретность — 0,1 км. Допуски регистрации пройденного пути не должны превышать (на минимальном  расстоянии не менее 1000 м):

±1% — перед установкой в ТС;

± 2% — при установке и на периодических проверках в ТС;

± 4% — при эксплуатации.

Скорость движения транспортного средства в диапазоне от 0 до  220 км/ч с дискретностью регистрируемой скорости 1 км/ч. Максимальный допуск скорости ±6 км/ч (при использовании датчика скорости ТС) при эксплуатации, включающий следующие допуски:

± 2 км/ч — из-за разброса входного сигнала (смена шин и т.п.);

± 1 км/ч — при регистрации во время установки и периодических проверках.

Допуски регистрации скорости в диапазоне от 20 до 180 км/ч и характеристических коэффициентах транспортного средства от 1 000 до 60 000 имп./км не превышают:

± 1% при постоянной скорости;

± 1,5 км/ч.

КУ регистрирует, записывает и хранит в памяти мгновенную скорость транспортного средства за последние 24 часа времени движения с привязкой к времени и дате с дискретностью в 1 секунду.

КУ обеспечивает вывод на дисплей сигналов предупреждения. Предупреждения выводятся при обнаружении любого события или ошибки:

  • предупреждение о превышении времени непрерывного вождения 4 часа 30 мин. выдается при достижении этого интервала и за 15 минут до него;
  • визуальные предупреждения должны сопровождаться звуковыми сигналами;
  • предупреждения должны быть легко узнаваемы, находиться в поле зрения водителя и ясно различимы днем и ночью;
  • звуковые предупреждения должны длиться минимум 10 с. пока не будут подтверждены нажатием на любую клавишу КУ;
  • отключение сигнала предупреждения не должно стирать с экрана дисплея отображение причины предупреждения, которая отключается только при подаче соответствующей команды.

Содержит термопечатающее устройство (принтер). Ширина термобумаги-57,5 ±0,5 мм. Скорость печати – не менее 80 мм/с. Количество символов в строке не менее 24. Минимальный размер символа: высота 2,1 мм и 1,5 мм ширина. В печатном документе предусмотрена возможность добавлять рукописный текст, например, подпись водителя.

Содержит два считывающих устройства карт (Слот 1 и Слот2).

Устройства чтения карты надежно фиксируют вставленную карту и допускают корректное извлечение карты по запросу только тогда, когда все необходимые данные списаны с карты и занесены в память КУ и вся необходимая информация записана на карту. Корректное извлечение карты может быть возможным, только когда транспортное средство не движется.

Записывает в своей памяти текущую информацию при переходе каждых календарных суток и хранить её 365 календарных дней.

Обеспечивает однократную запись и хранение идентификационных данных КУ:

  • название изготовителя;
  • адрес изготовителя;
  • название (марка КУ);
  • серийный номер;
  • номер версии программного обеспечения;
  • дата инсталляции программного обеспечения;
  • год изготовления;
  • номер карты водителя (сменного водителя) и государства, выдавшего карту;
  • дату и время записи;
  • тип записи (начало,  окончание);
  • показание одометра;
  • введенные страна, регион.

Основные преимущества

Тахограф Меркурийобладает рядом преимуществ:

  • легко программируется под нужды владельца;
  • имеет официальный статус признанного государством прибора регистрации;
  • открывает широкие возможности контроля за экипажем;
  • надежно передает информационные блоки;
  • надежен;
  • функционально прост;
  • имеет развернутую многоканальную систему связи;
  • точно оценивает по нескольким параметрам скорость передвижения.

Конструкция имеет высокий запас прочности, корпус не пропускает микровибрации. Панель настроек и все чувствительные детали защищены от механических повреждений.

Тахограф работает от бортовой сети автотранспортного средства положительной полярности. Номинальное напряжение  постоянного тока 12 В или  24 В, сохраняя технические характеристики в пределах норм ТУ при питании его напряжением постоянного тока от 8,5 до 30 В.

Мощность, потребляемая КУ  не более 5 Вт. В режиме печати -  не более 15Вт.

Условия работы:
  • температура окружающего воздуха от — 40°С до +70°С;
  • гарантированная работа печатающего устройства должна обеспечиваться при температуре окружающего воздуха от       — 20°С до +70°С;
  • относительная влажность окружающего воздуха 95±3% при температуре 40±2 °С;
  • вибрации с частотой 11 Гц и амплитудой до 10 мм.
Условия транспортировки:
  • транспортную тряску с постоянным ускорением 5g при частоте 11 – 300Гц;
  • воздействие температуры от — 60°С до + 70°С.
Установленная безотказная наработка - 7000 ч.
Средняя наработка на отказ — 26300 ч.

Полный средний срок службы  — не менее 8 лет или наработки КУ, установленного на транспортном средстве, не менее 150 тыс. км.

По степени защиты от проникновения посторонних тел соответствует группе 1Р51 по ГОСТ 14254. (IP 40 по стандарту IEC 529).

Масса — не более 1,2 кг.

Габаритные размеры не более 210Х190Х60 мм.

Технические характеристики

ВеличинаЗначение
Диапазон измерения пути, км:  0-9 999 999,9
Разрешение, км:  0,1
Диапазон расчета скорости, км/час:  0-220
Количество дней записи и хранения информации о действиях водителей:  365
Индикация:  Графический ЖКИ, 128х64 точки, с подсветкой
Ширина и диаметр термобумаги, мм:  57,5/30
Скорость печати, мм/сек:  80
Диапазон напряжения питания, В:  8-40
Потребляемая мощность, не более:  15 Вт
Навигационная система:  ГЛОНАСС/GPS
Интерфейсы:  USB, GPRS
Наличие СКЗИ:  Встроенный модуль НКМ
Условия эксплуатации КУ:
- температура воздуха, °С:  -40…85
- относительная влажность воздуха при температуре (40±2) °С, %:  95±3
- вибрация с амплитудой 10 мм при частоте, Гц:  11
Гарантированная работа печатающего устройства в диапазоне температуры воздуха, °С:  -20…85
Гарантированная работа индикации в диапазоне температуры воздуха, °С:  -20…85
Габариты, мм:  210х190х65
Вес, кг:  0,7
